Xin AnengzásobyNosný válecřešení navržená tak, aby podporovala zatíženou stranu pásových dopravníků a zároveň snížila prověšení pásu, provozní odpor a zbytečné opotřebení. Díky konstrukci zaměřené na stabilní rotaci, spolehlivé těsnění a řízené radiální házení mohou tyto válce podporovat náročné aplikace manipulace se sypkým materiálem a jsou navrženy pro až 30 000 hodin provozu za normálních pracovních podmínek.
Nosný vodicí válec je jednou ze základních součástí systému pásového dopravníku, protože nepřetržitě podpírá dopravní pás i dopravovaný materiál. Správně zvolené vodicí kladky pomáhají udržovat tvar pásu, rozdělují zatížení, snižují tření a podporují stabilní dopravu. Tato příručka vysvětluje, jak fungují nosné kladky, jejich hlavní součásti, výkonnostní faktory, dostupné konfigurace, úvahy o výběru a postupy údržby. Zkoumá také, proč by při výběru dodavatele napínacích kladek měly být brány v úvahu přesnost válečků, ložiska, těsnění, kvalita materiálu a provozní podmínky dopravníku.
Obsah
- Co je nosný vodicí válec?
- Jak funguje nosný válec?
- Jaké jsou klíčové komponenty?
- Jaké výhody poskytuje?
- Jaké typy nosných vodicích kladek jsou k dispozici?
- Jak byste měli vybrat správný válec?
- Které technické faktory ovlivňují výkon?
- Jak lze prodloužit životnost napínacího dopravníku?
- Často kladené otázky
- Závěr

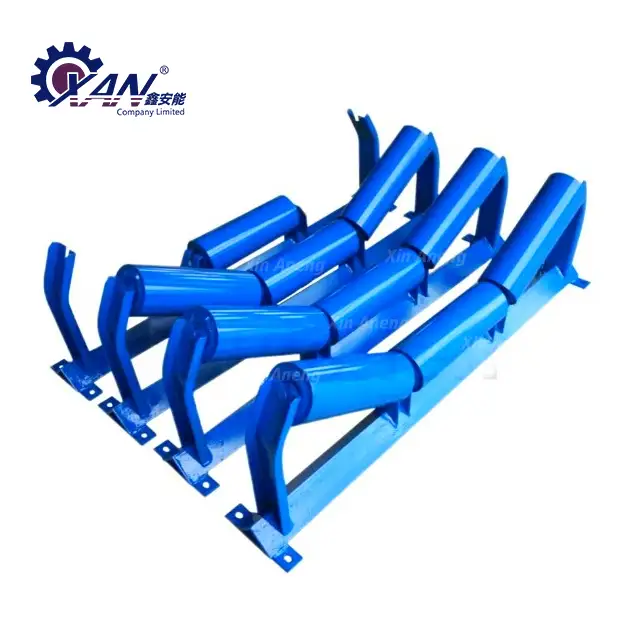

Co je nosný vodicí válec?
Nosný vodicí válec je rotační dopravníková součást instalovaná pod nosnou stranou pásového dopravníku. Jeho primárním úkolem je podpírat pás a sypký materiál na něm umístěný při pohybu pásu po dopravní trase.
Na rozdíl od hnací kladky dopravníku, která zajišťuje hnací sílu, napínací kladka zajišťuje především mechanickou podporu a řízený valivý kontakt. Více válečků je normálně uspořádáno jako sada napínacích kladek, což umožňuje pásu udržovat vhodný profil při přenášení materiálu.
V závislosti na konstrukci dopravníku mohou být nosné vodicí kladky konfigurovány jako standardní žlabové vodicí kladky, ploché uspořádání, konstrukce orientované na náraz, samovyrovnávací konfigurace nebo řešení ve tvaru V. Správná konfigurace závisí na šířce pásu, vlastnostech materiálu, rychlosti dopravníku, podmínkách zatížení a požadavcích na instalaci.
Pro výrobce a systémové integrátory proto není výběr vhodné nosné vodicí kladky pouze rozhodnutím o nákupu komponentů. Přímo ovlivňuje stabilitu dopravníku, sledování pásu, spotřebu energie, frekvenci údržby a provozní životnost.
Jak funguje nosný válec?
Během provozu se dopravní pás pohybuje přes řadu rotujících válečků. Při nakládání sypkého materiálu na pás je jeho hmotnost přenášena přes pás na napínací soupravu a poté na rám dopravníku.
Dobře navržené uspořádání pro přenášení plní několik funkcí současně:
- Unese váhu prázdného dopravního pásu.
- Podporuje přepravovaný náklad materiálu.
- Pomáhá udržovat zamýšlený profil pásu.
- Snižuje prověšení pásu mezi opěrnými body.
- Omezuje valivý odpor při přepravě.
- Pomáhá udržovat hladký transport materiálu.
- Snižuje zbytečné namáhání dopravního pásu.
V typickém žlabovém dopravníku je několik válečků umístěno pod úhlem, aby vytvořily žlab. Tato konfigurace zvyšuje schopnost pásu zadržovat sypké materiály a může zlepšit dopravní kapacitu bez nutnosti nadměrné šířky pásu.
Jaké jsou klíčové komponenty?
Spolehlivost napínacího válce dopravníku závisí spíše na interakci několika komponent než na samotném plášti válce. Typická sestava nosného mezilehlého kola může zahrnovat hřídel, ložiska, těsnění, koncová víka, sedla ložisek, válečkovou trubku a vhodné mazání.
| Komponent | Primární funkce | Proč na tom záleží |
|---|---|---|
| Válcová trubka | Poskytuje otočnou nosnou plochu pro pás | Ovlivňuje hladký chod, odolnost a kontakt s řemenem |
| Hřídel | Poskytuje konstrukční podporu pro otočnou sestavu | Musí vydržet provozní zatížení bez nadměrné deformace |
| Ložisko | Umožňuje otáčení válce s kontrolovaným odporem | Přímo ovlivňuje kvalitu rotace a životnost |
| Pečeť | Pomáhá zabránit vnikání nečistot do oblasti ložiska | Důležité pro prašná, mokrá a náročná prostředí |
| Koncový uzávěr | Podporuje a chrání vnitřní komponenty | Přispívá k integritě sestavy a těsnícímu výkonu |
| Mazání | Snižuje vnitřní tření a opotřebení | Podporuje hladší provoz a odolnost ložisek |
Z tohoto důvodu by se kontrola kvality měla týkat surovin, ložisek, těsnění, přesnosti výroby, montážních procesů a výstupní kontroly spíše než se zaměřovat pouze na vnější vzhled válce.
Jaké výhody poskytuje?
1. Lepší podpora pásu
Nepřetržitá podpora snižuje nadměrné prověšení pásu a pomáhá udržovat stabilní dopravní plochu. To je zvláště důležité, když dopravník manipuluje s těžkými nebo nepřetržitě naloženými sypkými materiály.
2. Snížené opotřebení řemene
Rovnoměrné rozložení zatížení materiálu pomáhá snižovat lokalizované namáhání pásu. Správné otáčení válečku může také minimalizovat zbytečné tření mezi pásem a nosným systémem.
3. Hladší manipulace s materiálem
Stabilní rotace napínací kladky umožňuje pásu konzistentně se pohybovat po trase dopravníku. To může přispět k hladšímu toku materiálu a snížit provozní poruchy.
4. Delší životnost dopravníkového pásu
Když je pás správně podepřen a je řízen valivý odpor, lze snížit zbytečné mechanické namáhání. Časem to může přispět k delší životnosti řemene a nižším nákladům na výměnu.
5. Nižší požadavky na údržbu
Spolehlivá ložiska, účinné těsnění, přesná výroba a vhodné materiály mohou snížit frekvenci předčasných výměn napínacích kladek a neplánovaných prostojů dopravníku.
Jaké typy nosných vodicích kladek jsou k dispozici?
Neexistuje žádná konfigurace napínacích kladek vhodná pro každý dopravník. Různé uspořádání dopravníků a podmínky manipulace s materiálem vyžadují různá uspořádání podpory.
- Standardní žlabové vodicí kladky:Běžně se používá na zatížené straně pásových dopravníků sypkého materiálu k vytvoření profilu žlabu.
- Ploché vodicí kladky:Vhodné pro aplikace, kde je vyžadován plochý profil pásu.
- Nárazové vodicí kladky:Navrženo pro oblasti, kde materiál padá na pás a je vyžadováno dodatečné tlumení nárazu.
- Samonastavitelné vodicí kladky:Používá se k ovládání sledování pásu a snížení jeho vůlí.
- Vodicí kladky ve tvaru V:Používá se pro konkrétní konfigurace dopravníků, kde je preferováno nosné uspořádání ve tvaru V.
Při navrhování nebo modernizaci dopravníkového systému by měl být typ napínacího kola vybrán společně s řemenem, kladkou, konzolou, nakládacím bodem a celkovou konstrukcí dopravníku, nikoli jako izolovaná součást.
Jak byste měli vybrat správný válec?
Výběr správného válce vyžaduje více než jen shodu s katalogovým číslem dílu. Inženýři a nákupní týmy by měli vyhodnotit kompletní provozní prostředí.
- Určete šířku pásu:Širší pásy obecně vyžadují větší a vhodněji konfigurované podpůrné systémy.
- Zkontrolujte rychlost pásu:Vyšší rychlosti kladou větší nároky na rotační stabilitu, vyvážení, ložiska a těsnění.
- Vyhodnoťte přepravní kapacitu:Uspořádání válečků musí podporovat jak hmotnost pásu, tak maximální zatížení materiálu.
- Zvažte vlastnosti materiálu:Abrazivní, prašné, mokré, lepkavé nebo korozivní materiály mohou vyžadovat specifické těsnění a výběr materiálu.
- Zkontrolujte podmínky instalace:Výběr válce může ovlivnit teplota, vlhkost, vystavení prachu, venkovní instalace a podmínky čištění.
- Potvrzení rozměrové kompatibility:Rozměry hřídele, průměr válečku, konfigurace rámu a montážní rozměry musí odpovídat dopravníku.
Například publikované údaje o výkonu nosného napínacího válce mohou pokrývat šířky pásu od přibližně 500 mm do 2 400 mm, přičemž přepravní kapacita se mění podle šířky pásu a rychlosti pásu. To ukazuje, proč by měly být provozní parametry potvrzeny před dokončením specifikace.
Které technické faktory ovlivňují výkon?
Přesnost je jedním z nejdůležitějších hledisek při hodnocení válečku průmyslového dopravníku. Nadměrné radiální házení může zvýšit vibrace a odolnost, zatímco špatný výkon ložisek nebo těsnění může zkrátit životnost.
| Výkonový faktor | Potenciální efekt | Doporučené zaměření |
|---|---|---|
| Radiální házení | Může ovlivnit vibrace a stabilitu chodu pásu | Udržujte odpovídající výrobní přesnost |
| Kvalita ložisek | Ovlivňuje odolnost proti otáčení a životnost | Používejte vhodná ložiska pro provozní podmínky |
| Výkon těsnění | Pomáhá chránit vnitřní součásti před znečištěním | Přizpůsobte těsnění prachu, vlhkosti a prostředí |
| Povrch válce | Ovlivňuje kontakt řemenu a jízdní odpor | Udržujte povrch hladký a řádně dokončený |
| Síla hřídele | Určuje odolnost proti axiálnímu a provoznímu zatížení | Rozměry zvolte podle skutečného zatížení |
| Mazání | Ovlivňuje tření a opotřebení ložisek | Používejte vhodné mazivo a účinnou vnitřní ochranu |
Podle dostupných technických informací válečky Xin Aneng používají specializovaná ložiska, mazivo na bázi lithia a vnitřní a vnější těsnění. Produkt je specifikován na až 30 000 hodin za normálních pracovních podmínek, ačkoli skutečná životnost bude záviset na zatížení, rychlosti, prostředí, údržbě, instalaci a dalších provozních faktorech.
Jak lze prodloužit životnost napínacího dopravníku?
I dobře vyrobená volnoběžka vyžaduje vhodnou instalaci a údržbu. Program preventivní údržby může pomoci identifikovat problémy dříve, než se rozvinou do selhání pásu nebo dopravníku.
- Pravidelně kontrolujte válečky, zda nevykazují abnormální hluk nebo vibrace.
- Zkontrolujte známky zadření nebo rotace s vysokým odporem.
- Zkontrolujte těsnění, zda není viditelně poškozeno nebo znečištěno.
- Sledujte sledování pásu a prozkoumejte přetrvávající odchylku pásu.
- Odstraňte nahromaděný materiál kolem sestavy válce.
- Zkontrolujte montážní rámy a hřídele, zda nejsou uvolněné nebo deformované.
- Poškozené válečky neprodleně vyměňte, abyste předešli sekundárnímu poškození pásu.
- Uchovávejte záznamy o údržbě, abyste mohli identifikovat vzorce opakujících se poruch.
Rutinní kontrola je zvláště důležitá v těžbě, kamenivu, přístavech, výrobě energie, cementu, metalurgii a jiných prostředích manipulujících se sypkým materiálem, kde mohou dopravníky pracovat po dlouhou dobu při značném zatížení.
Často kladené otázky
Jaký je hlavní účel nosného napínacího válce?
Hlavním účelem je podepřít zatíženou stranu dopravního pásu a přepravovaný materiál. Pomáhá udržovat tvar pásu, snižuje prověšení, kontroluje valivý odpor a podporuje stabilní manipulaci s materiálem.
Jaký je rozdíl mezi nosnou a vratnou volnoběžkou?
Nosná kladka podpírá naloženou nosnou stranu pásu, zatímco vratná kladka podpírá prázdnou vratnou stranu, když se pás pohybuje zpět směrem k nakládací oblasti dopravníku.
Jak se liší nosná kladka od rázové kladky?
Standardní nosná kladka primárně podpírá pás a materiál během dopravy. Nárazová napínací kladka je obecně umístěna v nakládacích zónách, kde padající materiál vytváří vyšší nárazové síly a je vyžadována dodatečná ochrana pásu.
Jak dlouho vydrží nosný válec?
Životnost závisí na zatížení, rychlosti, materiálu, prostředí, instalaci, údržbě, kvalitě ložisek a těsnění. Xin Aneng uvádí až 30 000 hodin za normálních pracovních podmínek, ale skutečný výkon by měl být hodnocen podle konkrétní aplikace.
Jaké informace by měli kupující poskytnout při objednávce?
Kupující by měli běžně poskytnout šířku pásu, rychlost pásu, přepravní kapacitu, materiálové charakteristiky, uspořádání dopravníku, průměr válečku, rozměry hřídele, prostředí instalace a jakékoli použitelné technické nebo rozměrové požadavky. Poskytnutí úplných informací pomůže výrobci doporučit vhodnou konfiguraci.
Závěr
Nosný vodicí válec může být relativně malou součástí v rámci kompletního dopravníkového systému, ale jeho vliv na podpěru pásu, stabilitu manipulace s materiálem, opotřebení, údržbu a celkovou provozní účinnost je významný. Správná kombinace konstrukce válečků, ložisek, těsnění, mazání, rozměrové přesnosti a designu specifického pro aplikaci může pomoci operátorům dopravníků dosáhnout spolehlivějšího dlouhodobého výkonu.
Pro projekty vyžadující spolehlivé dopravníkové komponenty poskytuje řešení Xin Aneng Carrying Idler Roller možnost pro náročné aplikace dopravy sypkého materiálu. Pokud vybíráte válečky pro nový dopravník, vyměňujete stávající vodicí kladky nebo vyvíjíte dopravní systém na míru,kontaktujte náss vaší šířkou pásu, rychlostí, kapacitou a provozními podmínkami a prodiskutujte vhodné řešení pro váš projekt.
